Резервоар за складирање на воздух

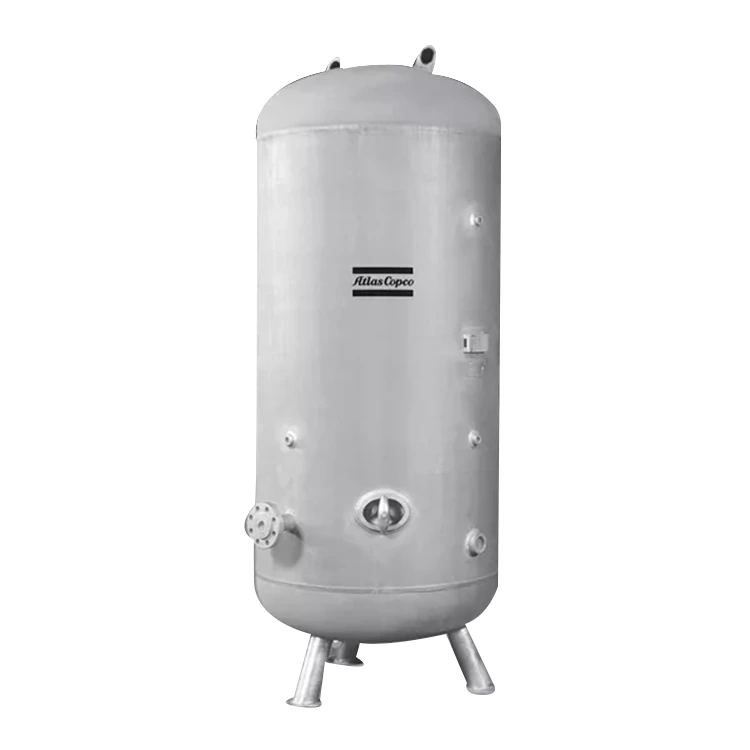

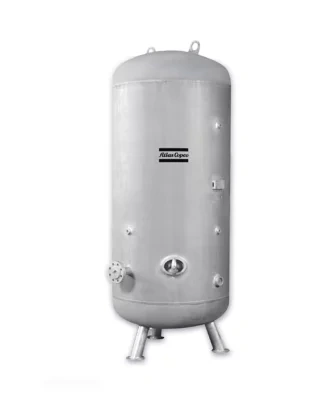

Резервоари за складирање на воздух под висок притисок HTA

Заштеда на енергија за апликации под висок притисок

Резервоарите за складирање на воздух под висок притисок HTA на Atlas Copco обезбедуваат компримиран воздух со постојан притисок со складирање на компримиран воздух за да се задоволи максималната побарувачка. Со избегнување на прекумерни циклуси на оптоварување/растовар, тие заштедуваат енергија и го продолжуваат животниот век на компресорот за воздух. HTA се идеални за апликации под висок притисок.

Погоден за различни теренски услови

HTA може ефикасно да работи на амбиентални температури кои се движат од -10°C/14°F до +55°C/131°F и е погоден за ракување со влажен и топол компримиран воздух. Одводот на кондензат е опционален.

Висока сигурност

Го користиме методот на динамичка пресметка со конечни елементи за пресметување на отпорот, напрегањето, пулсирањето и вибрациите и го дизајнираме HTA врз основа на резултатите од пресметките, давајќи му извонредна сигурност (CE 97/23 – ASME дел VIII, div 3).

Технолошки предности

Технички предности

■Безбеден избор

Резервоарите за гас HTA се лесно компатибилни со компресори дизајнирани за притисок од 45 бари и температура од 55°C/131°F.

■Робусна конструкција

Безбедно галванизирани метални резервоари со топло натопи нудат супериорна заштита.

■Лесна инсталација

Опремен со лесно достапни отвори за монтирање за удобна инсталација.

Што е резервоар за воздушен приемник?

Резервоарите за прием на воздух, понекогаш наречени резервоари за складирање на компримиран воздух, се клучна компонента на системите за компримиран воздух. Нивната примарна цел е привремено складирање на компримиран воздух за да се приспособи на врвната побарувачка на системот и да се оптимизира ефикасноста на работата на постројката.

Улогата на резервоарот за складирање воздух

Теоретски гледано, вашата единица за компресор за воздух може да работи без резервоар за прием на воздух. Меѓутоа, отсуството на компонента во воздушниот систем ќе ги зголеми циклусите на полнење и растоварање на компресорот, наметнувајќи му поголем товар. Важно е да се запамети дека циклусот на утовар и истовар зависи од флуктуациите на побарувачката во вашиот објект.

Резервоарот за складирање воздух игра клучна улога во пневматските системи. Тие се користат за складирање на компримиран воздух пред да влезе во системот или опремата на гасоводот. Накратко, резервоарот за прием на воздух делува како тампон помеѓу компресорот и флуктуациите на притисокот предизвикани од промените во побарувачката.

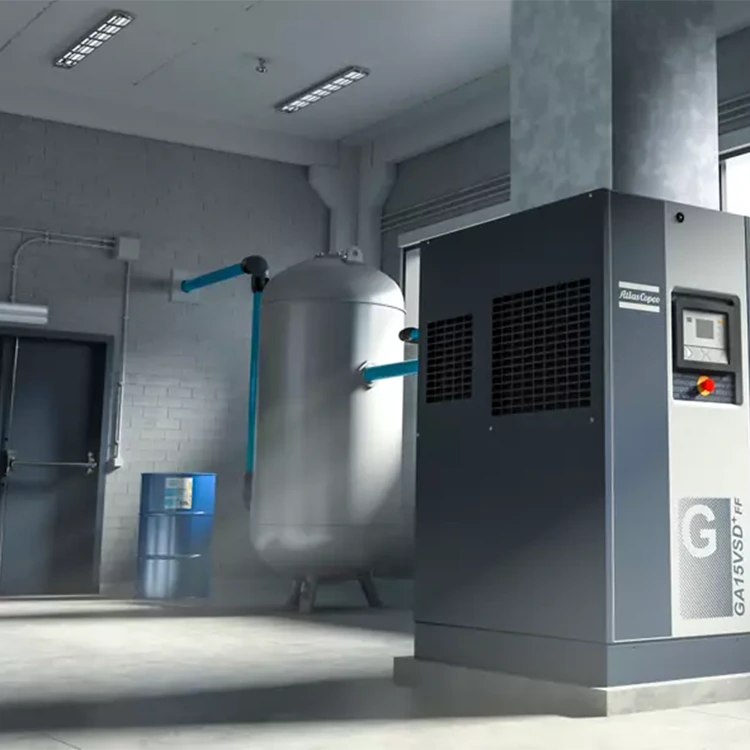

Некои воздушни компресори се „монтирани на резервоар“, што значи дека се обезбедени како комплетна единица и инсталирани на врвот на резервоарот за прием на воздух. Употребата на воздушни компресори од типот на резервоар не само што заштедува простор, туку и ги намалува почетните трошоци за инсталација потребни за инсталирање на поединечни сушари. Оваа конфигурација е многу честа кај малите воздушни компресори, а излезната моќност обично не надминува 26 киловати (или 35 коњски сили). Големите воздушни компресори не се погодни за дизајни за инсталација на резервоари бидејќи тоа би резултирало со најтешко поставување, што може да претставува опасност за безбедноста.

Употребата на воздушни приемници во пневматските системи може да ја намали прекумерната циркулација и да обезбеди постојан воздушен притисок, што е клучно за одржување на ефикасноста на компресорите и продолжување на нивниот животен век.

Видови воздушни приемници

Постојат различни типови на приемници за воздух за да се задоволат специфичните потреби на апликацијата. Меѓу најчестите се приемниците за влажен воздух и приемниците за сув воздух.

Инсталирајте приемник за влажен воздух помеѓу компресорот за воздух и машината за сушење. Овие резервоари за складирање складираат нетретиран компримиран воздух и помагаат да се отстрани влагата пред воздухот да влезе во системот за сушење, играјќи клучна улога во подобрувањето на работата на машината за сушење. Овој чекор може да обезбеди подобрување на ефикасноста на процесот на сушење.

Од друга страна, приемникот за сув воздух го складира обработениот компримиран воздух и обично се инсталира по воздушниот компресор и машината за сушење. Нивната главна функција е да го одржуваат интегритетот на сувиот воздух и да обезбедат стабилни и сигурни перформанси на системот.

Како правилно да изберете резервоар за воздушен приемник?

Добро правило за избор на резервоар за складирање воздух е да се дозволи 3-4 галони воздух по проток на CFM или 10-15 литри на литар компримиран воздух во секунда, во зависност од типот на компресорот за воздух што се користи и од примената. Слично на изборот на компресор за воздух, треба да се земат предвид неколку фактори при одредување на соодветните спецификации на резервоарот за приемник за воздух за вашиот систем. Силно се препорачуваат следниве фактори:

Минимизирање на флуктуации/падови на притисокот: Резервоарот за прием на воздух се користи за да се минимизираат флуктуациите на притисокот кои можат да влијаат на процесот на производство и квалитетот на производот. При изборот на вистинскиот резервоар за прием на воздух за вашиот компресор, треба да се забележат две вредности: излезниот притисок на компресорот и барањата за примена на местото на употреба. Ве молиме имајте предвид дека компримираниот воздух складиран во резервоарот за прием на воздух е корисен само кога неговиот притисок е доволен за поддршка на соодветниот процес. Затоа, мора да се земе предвид времетраењето за кое резервоарот за примање воздух снабдува гас под притисок што го бара крајниот корисник/опрема (во минути).

Задоволете ги краткорочните највисоки барања за воздух: ако побарувачката за компримиран воздух драматично флуктуира во текот на денот, мора да се земе предвид максималната побарувачка за да се осигура дека притисокот во системот нема да падне под дозволените нивоа. Резервоарите за складирање воздух обезбедуваат складирање за да се задоволат краткорочните највисоки барања за воздух што компресорот не може да ги исполни. Вашите барања за воздух може да варираат во зависност од времето од денот, распоредот на смените или дури и исклучителните потреби (како што е повремена употреба на машини за пескарење или машини за абразивни млазници). Темелното разбирање на вашата апликација на компримиран воздух, потребната брзина на проток на воздух (CFM или литри во секунда) и очекуваните врвни притисоци на вашиот систем е многу корисно, бидејќи тоа одредува колку проток на компримиран воздух е потребен за да се спречи недостиг на воздух во кој било дел од процесот.

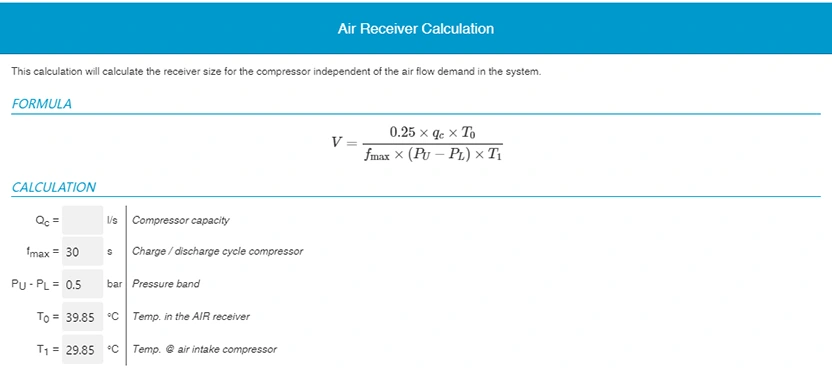

Пресметка на воздушен приемник
