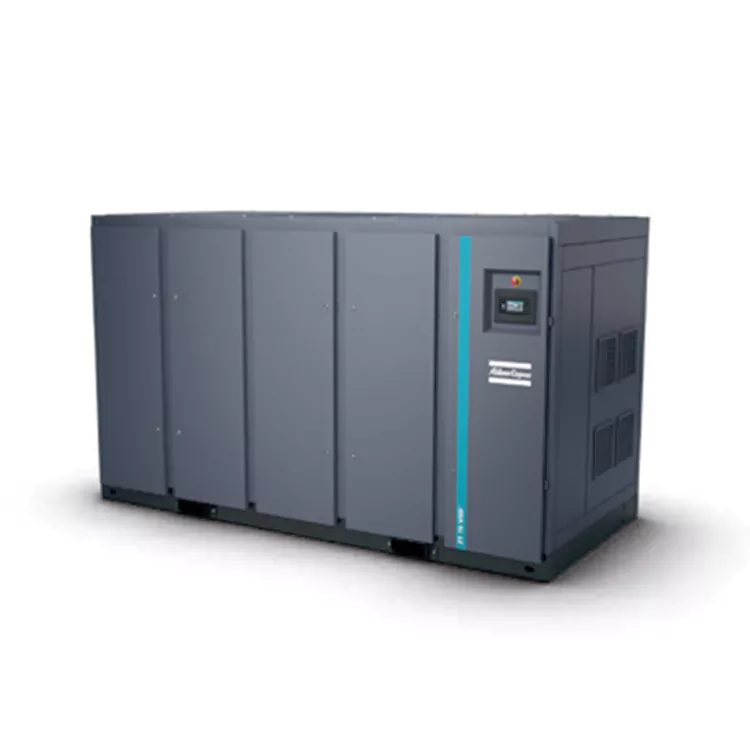

Воздушен компресор со завртки без масло

Основни параметри

Поместување: 4,2-148,5 m³/min

Моќност: 55-900 kw

Стандард за индустрија

Воздухот без масло се користи во широк опсег на индустрии каде што квалитетот на воздухот е критичен за финалните производи и производните процеси, вклучувајќи храна и пијалоци, фармацевтски производи, петрохемикалии, полупроводници и електроника, медицина, автомобилско сликарство и текстил. Во овие тешки апликации, дури и минималната контаминација на маслото може да доведе до скапи прекини или оштетување на производот.

Пионер во технологијата за воздух без масло

Во изминатите 60 години, Atlas Copco е посветен на истражување и развој на технологијата на компресор за воздух без завртки, лансирајќи бројни воздушни компресори и дувалки без масло за да им обезбеди на клиентите чист воздух. Преку континуирано истражување и развој, Atlas Copco повторно постигна нова пресвртница, станувајќи првиот производител на компресори за воздух кој успешно го постигна сертификатот CLASS 0.

Елиминирање на ризиците

За да ги исполни строгите барања на своите клиенти, Atlas Copco ја нарача реномираната организација за тестирање TÚV да ги тестира своите компресори и дувалки без масло. TÚV користеше ригорозни методи на тестирање, испитувајќи ги сите можни форми на масло низ широк опсег на температура и притисок и не најде трага од масло во излезниот проток на воздух.

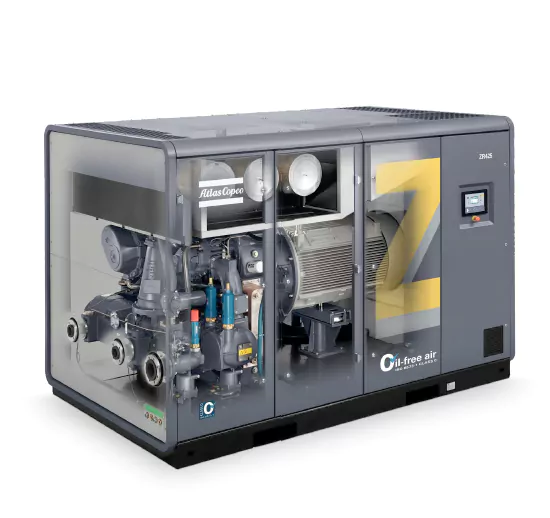

Mature Z технологија на завртки без масло, модели со водено ладење ZR

① Премиум глава на компресорот без масло

• Уникатниот дизајн на заптивки од типот Z обезбедува чист, висококвалитетен компримиран воздух без масло.

• Премиум роторската обвивка на Atlas Copco обезбедува висока ефикасност и издржливост.

• Јакна за ладење.

②Напреден контролер на единицата Elektronikon®

• Ги контролира истовремено и компресорот за завртки за воздух без масло и машината за сушење преку интегриран контролен систем.

• Обезбедува следење на целокупниот статус на перформансите на системот преку проактивни инструкции за одржување, аларми за дефекти и безбедносни функции за исклучување.

• Достапни се повеќе јазици за прикажување.

• Специфично дизајниран за поврзување со хоризонтална контрола на системот ES,

интегрирани со стандардни сериски комуникациски протоколи.

③Додадете/истоварете вентил

• Не е потребно надворешно довод на воздух.

• Механички испреплетени вентили за влез и вентилација.

• Екстремно мала моќност на истовар.

④ Високоефикасен ладилник и сепаратор за вода

• Пакет цевки од нерѓосувачки челик отпорни на корозија.

• Високо доверливо роботско заварување; без протекување.

• Алуминиумски перки во форма на ѕвезда за зголемена површина на размена на топлина.

• Сепараторот за вода дизајниран како лавиринт ефикасно го одвојува кондензатот од компримираниот воздух.

⑤Мотор со висока ефикасност + VSD

• Моторот TEFC IP55 спречува навлегување прашина и хемикалии.

• Континуирано работење при сурови температурни услови на околината.

• Директна заштеда на енергија до 35% со мотор со променлива фреквенција (VSD).

• Прилагодлив опсег на проток од 30% до 100%.

Моделот ZT со воздушно ладење може да се пофали со сеопфатен и извонреден дизајн.

①Вработува AGMA A5/DIN степени 5 степени

• Долг работен век

• Ниска загуба на пренос, намалување на бучавата и вибрациите.

②Премиум компресорски ротор без масло

• Премиум ротационен компресор без масло испорачува висококвалитетен воздух.

• Супериорната обвивка на роторот и обвивката за ладење обезбедуваат севкупна ефикасност на компресорот.

③ Врвни лежишта на роторот

• Одржувајте висока стабилност при различни услови на оптоварување.

• Лесно се прилагодува на варијациите на оптоварување.

④ Високоефикасен воздушен ладилник

• Предладилник од нерѓосувачки челик со ладилник.

• Супериорни перформанси за размена на топлина.

• Лесно се чисти.

• Радијален вентилатор за ладење со низок шум и ниска енергија.

⑤Интегриран VSD

• Директна заштеда на енергија до 35% со помош на мотор со променлива фреквенција (VSD).

• Значително намалени загуби при истовар.

• Нема проветрување, спречувајќи компримиран воздух да се троши во атмосферата.

• Опсег на прилагодување на брзината на проток од 30% до 100%.

Погон на променлива фреквенција (VSD): Намалување на трошоците за енергија

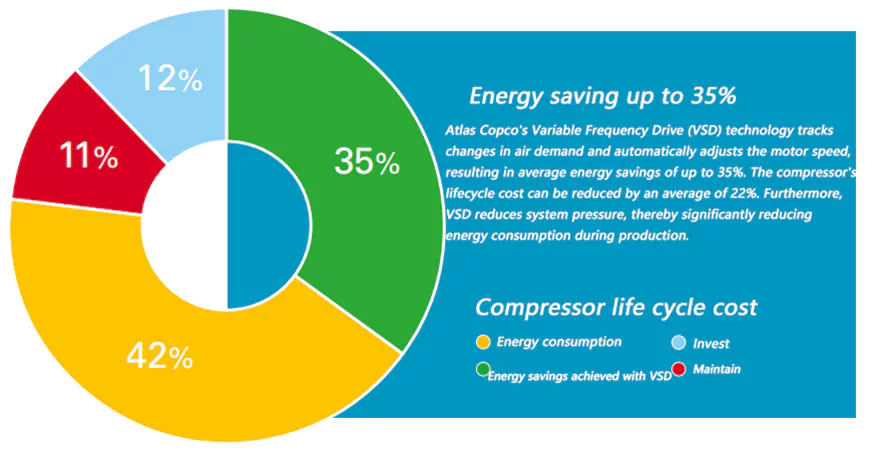

Потрошувачката на енергија сочинува над 80% од вкупните трошоци за животниот циклус на компресорот за воздух со завртки без масло. Понатаму, електричната енергија што се користи во производството на компримиран воздух сочинува над 40% од вкупните трошоци за електрична енергија на фабриката. За да ги намали трошоците за енергија, Atlas Copco беше пионер во технологијата за погон со променлива фреквенција (VSD) во индустријата за компримиран воздух. VSD не само што заштедува значителни количини на енергија, туку и ја штити животната средина за идните генерации. Благодарение на континуираното инвестирање во оваа технологија, Atlas Copco може да го понуди најширокиот опсег на интегрирани VSD компресори на пазарот.

Уникатните карактеристики на Atlas Copco интегрираниот VSD

1. Elektronikon* истовремено ги контролира компресорот и интегрираниот инвертер, обезбедувајќи безбедно работење.

2. VSD нуди флексибилен избор на притисок од 4-10 бари, намалувајќи ги трошоците за електрична енергија.

3. Прилагодено дизајнираниот инвертер и мотор (со заштитени лежишта) обезбедуваат висока ефикасност низ целиот опсег на брзина.

4. Моторот е специјално дизајниран за работа со мала брзина, целосно земајќи ги предвид барањата за ладење и на моторот и на компресорот при мали брзини.

5. Сите Atlas Copco VSD компресори се сертифицирани и лиценцирани. Работата на компресорот не влијае на надворешната опрема, и обратно.

6. Засилените механички компоненти гарантираат дека опсегот на работна брзина на клучните компоненти е контролиран под критичните нивоа на вибрации.

7. Високоефикасниот инвертер вграден во електричниот контролен кабинет обезбедува стабилна работа на компресорот при амбиентални температури до 50°C/122°F (стандардна работна температура до 40°C/104°F).

8. Не постои „прозорец за брзина“ што ја зголемува потрошувачката на енергија или влијае на стабилноста на нето притисокот; опсегот на прилагодување на брзината на протокот на гас на компресорот е дури 75%.

9. Флуктуациите на притисокот во цевководот треба да се одржуваат во рамките на 0,10 бари (1,5 psi).

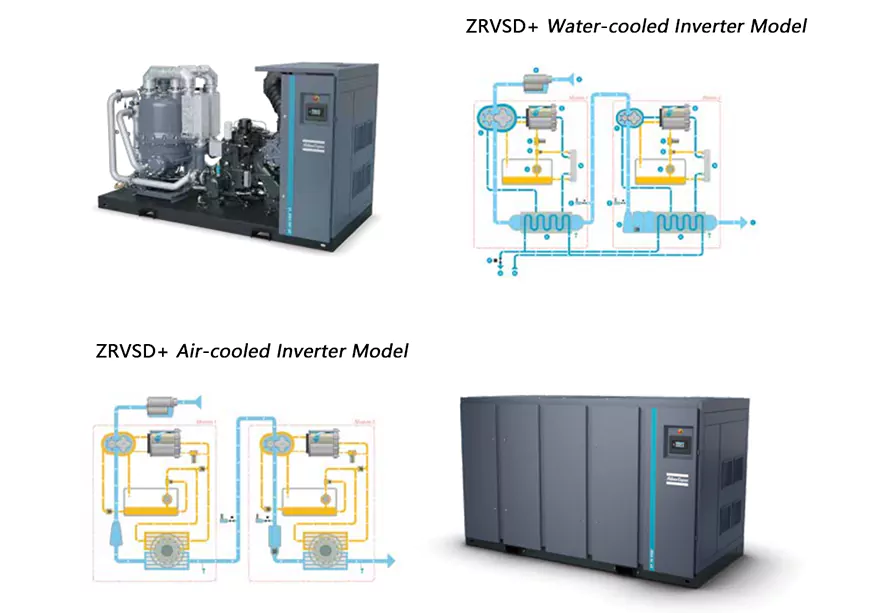

Atlas Copco ZVSD+ Погон на инвертер со двоен постојан магнет

• Воздушен компресор со завртки без масло прифаќа нова генерација на високоефикасни глави на компресорот за да се подобри ефикасноста на компресија.

• Секоја од главите на компресорот под висок и низок притисок е опремена со IP66 високо-ефикасен мотор со променлива фреквенција со постојан магнет (IE5), кој ја прилагодува брзината во реално време според промените во побарувачката на компримиран воздух, заштедува енергија и ја подобрува ефикасноста.

• Сигурни лежишта подмачкани со масло.

• Прилагодено дизајнираниот конвертор на фреквенција на Atlas Copco овозможува прилагодување на фреквенцијата со висока стапка на проток помеѓу 20% и 100%.

• Компактниот дизајн заштедува простор за инсталација.
