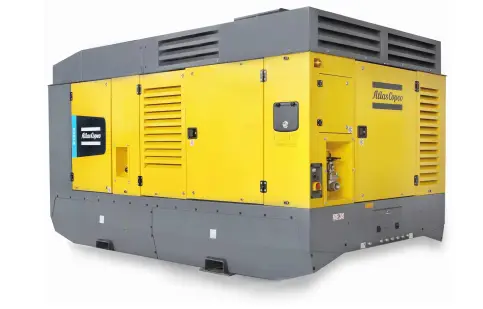

Мобилен воздушен компресор на дизел

Референца на производот

Стандарден опсег на снабдување

Atlas Copco X1300, Y1300 и XRS 1500-20 се пригушени, двостепени компресори со завртки со вбризгување на масло, напојувани со течно ладење, шестцилиндричен дизел мотор Cummins.

Агрегатот се состои од два високоефикасни компресорски елементи, дизел мотор, системи за ладење, раздвојување воздух/масло и контрола - сите се затворени во звучно навлажнета моќно обложена челична кутија.

Посебно внимание е посветено на севкупниот квалитет на производот, леснотијата на користење, леснотијата на сервисирање и економичното работење за да се обезбеди најдобра цена на сопственост во класата

Достапни модели

Карактеристики

• DrillAir™

• Oiltronix™ V2

• Дополнителни 3% заштеди на гориво

• Нов концепт на сад за сепаратор на масло

• XPR

• Засилување на динамичен проток

Придобивки

• 30% зголемување на брзината на дупчење и покривање на широк опсег на примена со еден единствен компресор

• Висока доверливост на системот, избегнување на формирање на вода во системот за масло на компресорот и продолжен век на траење на елементот

• Ниту еден рачен вентил за регулирање или линии за регулирање на притисокот не ги елиминира нивните поврзани проблеми со замрзнувањето

• Заштедете 1 час за промена на OSE

• Понудете проширен опсег за да покриете повеќе апликации

• Понудете 10% повеќе проток за време на испирање и полнење на стеблото

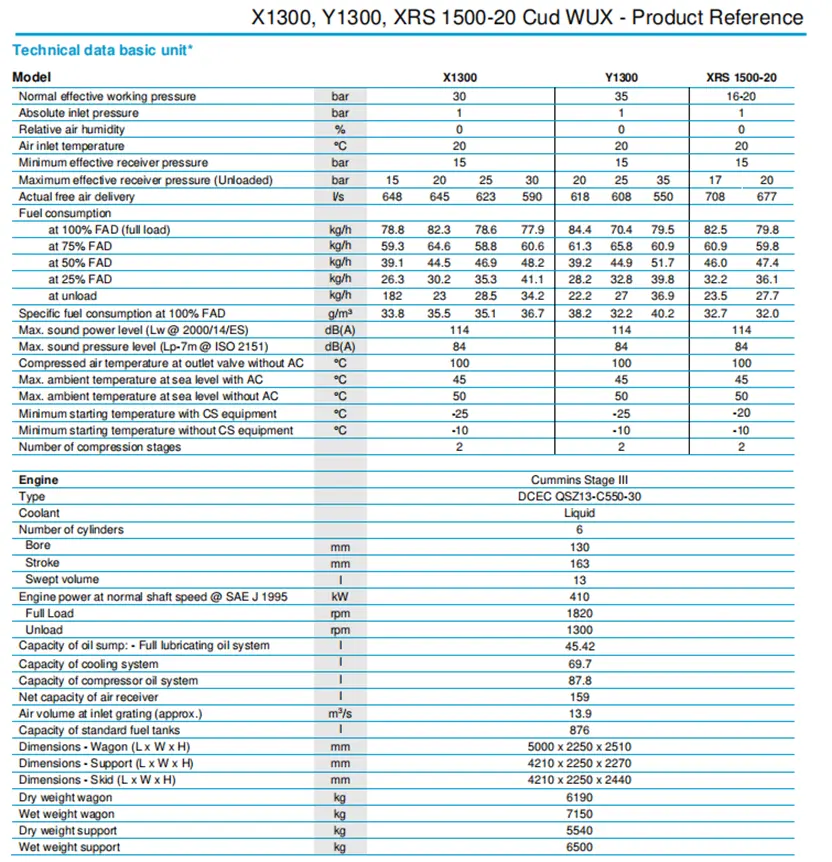

Технички параметри

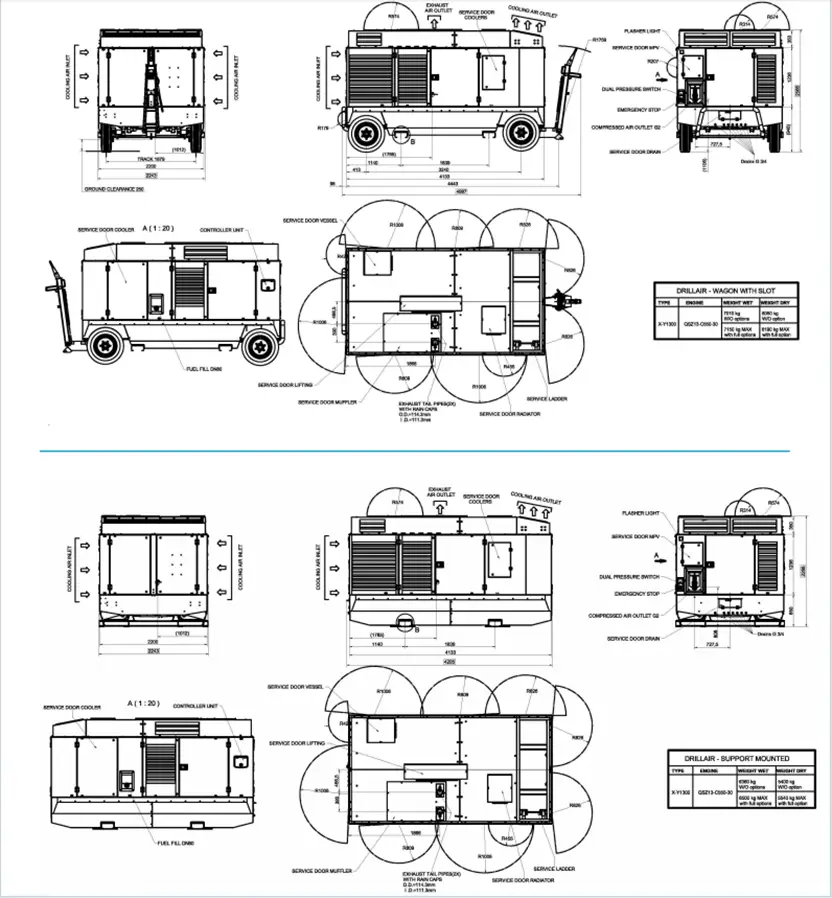

Спецификации и димензии

Принцип податоци

Елемент на компресорот

Квалитетот на компресорот може да се мери преку доверливоста, ефикасноста и издржливоста на употребениот елемент на компресорот. Низ децениската експертиза во дизајнот на компресорските елементи, резултатот е производство на најефикасни и најсигурни компресори на пазарот.

Сепаратор за воздух/масло

Одвојувањето на воздухот и маслото се постигнува преку центрифугален сепаратор за масло во комбинација со елемент за филтрирање.

Дизајниран за повисок максимален работен притисок, сепараторот е опремен со запечатен безбедносен вентил за висок притисок, вентил за минимален притисок, автоматски вентил за дување и регулатор на притисок.

Систем за ладење

Моторот е опремен со течен ладилник и интеркулер, а компресорот е опремен со ладилник за масло. Системот за ладење е соодветно дизајниран за континуирано работење во амбиентални услови до 50°C, со затворени врати на покривот.

Систем за регулирање на компресорот

Системот за регулирање на мобилниот воздушен компресор на дизел се состои од филтри за воздух, приемник за воздух/сепаратор за масло, елемент на компресорот, склоп на влезниот вентил со влезен вентил и вентил за дување; сите контролирани од електронски систем за регулирање.

Променливиот систем за регулирање дава целосна контрола на притисокот и протокот на компресорот. Го контролира притисокот во садот и излезниот проток со мерење на воздушниот притисок и температурата на воздухот на неколку точки и ги контролира влезниот вентил, брзината на моторот и вентилот за издувување што одговараат на измерените вредности.

Економската потрошувачка на гориво е обезбедена со целосно автоматскиот регулатор за брзина без чекори што ја прилагодува брзината на моторот на побарувачката на воздух.

Испусти за испуштање

Компримиран воздух е достапен од 1 x G2.

Мотор

Дизел мотор Каминс

Мобилниот воздушен компресор со дизел погон се движи со течно ладење, шестцилиндричен дизел мотор Cummins QSZ13-C550-30. Моќта на моторот се пренесува на елементот на компресорот преку тешка спојка.

Електричен систем

X1300, Y1300 и XRS 1500-20 се опремени со 24-волтен негативен електричен систем за заземјување.

Инструментација – XC4003

Контролната табла XC4003 се наоѓа на предната страна на крошната на компресорот.

Интуитивниот контролер Atlas Copco XC4003 е лесен за ракување со сите функции практично на дофат на раката. Контролорот, исто така, управува со оперативниот систем ECU на моторот и голем број безбедносни предупредувања и исклучувања на различни параметри (наведени подолу).

Функционалност на контролорот XC4003:

• Главен екран

- Притисок на садот

- Ниво на гориво

- Работно време

- вртежи во минута

- Проток на воздух CFM

• Општи поставки

- Стационарна регенерација на DPF

- Дијагностика на моторот

- Автоматско стартување/вчитување/стоп

- Јазици

- Мерни единици

• Мерења

- Потрошувачка на гориво

- Температура на течноста за ладење на моторот

- Температура на елементот на компресорот

- Притисок на садот

- Оптоварување на моторот

- Притисок на моторното масло

- Оптоварување на саѓи DPF

- Температура на горивото

- Напон на батеријата

- Регулаторен притисок

- Вчитани/растоварени часови

- Успешни/неуспешни почетоци

- Тајмери ​​за сервисирање (2)

• Оперативни контроли

- Претходно поставен проток или работен притисок

• Сервис

- Во тренд на податоци

- Резервна копија на проектот

• Аларм

- Активни аларми

- Историја на дневник на настани

- Историја на дневник за аларм

Безбедносни уреди

Компресорот е стандардно опремен со безбедносни уреди за компресорот и моторот. Уредот ќе биде целосно исклучен доколку:

- Температурата на моторното масло се зголемува премногу високо

- Пренизок пад на притисокот на моторното масло

- Излезната температура на компримираниот воздух оди надвор од одреден опсег.

- Ниско ниво на гориво

Стартерниот мотор исто така е заштитен од преоптоварување од прекумерна работа или кога работи моторот.

Каросерија

Мобилен воздушен компресор на дизел се испорачува стандардно со челична настрешница обложена со цинк со боја во прав, обезбедувајќи одлична заштита од корозија.

Широките врати обезбедуваат целосен сервисен пристап до сите компоненти.

Производни и еколошки стандарди

X1300, Y1300 и XRS 1500-20 се произведени по строги ISO 9001 регулативи и со целосно имплементиран еколошки

Систем за управување што ги исполнува барањата на ISO 14001. Посветено е внимание да се обезбеди минимално негативно влијание врз животната средина.

Доставена документација

Единицата се доставува со следните документи и сертификати:

- Список на резервни делови за компресор.

- Упатство за употреба и за компресорот и за моторот.

- Сертификат за машинско тестирање.

- Сертификат за брод.

Гаранција

• Ве молиме погледнете ја презентацијата на производот за информации за гаранцијата.

• Достапни се програми за продолжена гаранција; ве молиме контактирајте го вашиот локален претставник за продажба за повеќе информации.

* Напомена: Поради континуираните подобрувања на производите, техничките спецификации се предмет на промена без претходна најава.
