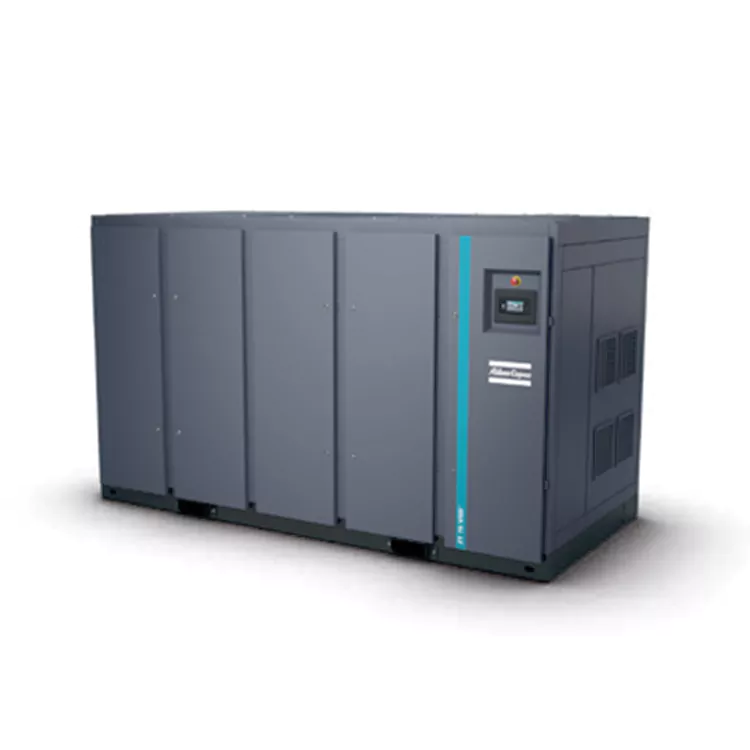

Воден компресор без масло од серијата Zr со ладење

Набавката директно од специјализираните кинески производители на воздушни компресори без масло со ладење со вода Zr се најефикасниот метод за надградба на постројки за тешка обработка. Серијата ZR на DECHUAN интегрира сепаратор на влага дизајниран како лавиринт кој ефикасно го изолира кондензатот од системот за компримиран воздух, одржувајќи ги низводните мрежи на цевки суви и јасни.

Термичко управување и инженерство за размена на топлина

Компресијата на воздухот природно генерира интензивна топлина. Ако не се управува правилно, оваа топлина предизвикува опаѓање на густината на воздухот и зголемување на стресот на компонентите. Воздушниот компресор го решава ова со интегриран распоред за ладење течност-воздух:

• Снопови со роботски заварени цевки од нерѓосувачки челик: разменувачите на топлина имаат врвна конструкција од нерѓосувачки челик за да се спречи внатрешна корозија. Роботското заварување обезбедува патишта без протекување помеѓу водовите за вода за ладење и компримиран воздух.

• Алуминиумски перки за ладење во облик на ѕвезда: Внатрешните цевки се обвиткани во перки во форма на ѕвезда со висока густина, зголемувајќи ја ефективната површина на термички контакт за 40% за брз пренос на топлина.

• Сепаратор за кондензација на влага во лавиринт: како што воздухот брзо се лади внатре во разменувачот на топлина ZR, влагата се турка низ извртливата патека на лавиринтот, одвојувајќи ги кондензираните капки вода без да предизвика пад на притисокот.

Надминување на загубата на топлинска ефикасност во топли клими

Компресорите со воздушно ладење често страдаат од термичко намалување и автоматско исклучување на прекумерна температура кога летните температури на околината надминуваат 40°C. Ова ги принудува фабриките да го забават производството или да инвестираат во скапа надворешна климатизација за нивните компресорски простории.

Воздушниот компресор без масло од серијата Zr со ладење со вода целосно ги заобиколува границите на амбиенталниот воздух:

• Целосна обвивка за вода: Водните канали со голема брзина ги обвиваат фазите на компресија, отстранувајќи ја топлината директно од куќиштето на роторот.

• Ладилници заварени со роботи: снопови цевки од не'рѓосувачки челик со алуминиумски ѕвездени перки ја максимизираат површината на термичкиот контакт без ризик од внатрешни фрактури на заварот.

• Лавиринтско раздвојување на влага: Заробува до 99% од кондензирана водена пареа директно по фазата на ладење, спречувајќи пренесување на течна вода.

Метрика на технички перформанси

Референтните услови за изведба за единицата беа измерени според Анекс В, 4-то издание (2009) на ISO 1217:

· Релативна влажност: 0%

· Апсолутен влезен притисок: 1 бари

· Влезна температура: 20°C Стапката на празнење (FAD) е измерена при следните работни притисоци:

Тип на постојана брзина:

·  -7,5 бар тип: 7 бари

· -8,6 бари тип: 7 бари

· -10 бари тип: 9 бари

VSD тип:

· -8,6 бари тип: 7 бари

· -10,4 бари тип: 9 бари

· (2) Класа А пондерирана емисија на ниво на звучен притисок на работната станица (LpWSAd). Измерено според ISO 2151:2004 (со користење на метод на скенирање со интензитет на звук 150 9614/2). Новододадениот фактор на корекција е целосно неизвесна вредност (KpAd), во согласност со кодот за тестирање.

· (3) Тежината е само за референца; ќе преовладува вистинската испорачана тежина.

ZR/ZT 110-160 (FF) STD

Според ISO 1217 Анекс В, 4то издание (2009), референтните услови за изведба на единицата се како што следува:

· Релативна влажност: 0%

· Апсолутен влезен притисок: 1 бари

· Влезна температура: 20°C

Поместување FAD се мери при следните работни притисоци:

Модели со постојана брзина:

-7,5 бар модели: 7 бари

-8,6 бар модели: 7 бари

-10 бар модели: 9 бари

VSD модели:

-8,6 бар модели: 7 бари

-10,4 бар модели: 9 бари

(2) Ниво на звучен притисок пондерирана емисија од класа А на работната станица (LpWSAd). Измерено според ISO 2151:2004 (ИСО 9614/2 метод на скенирање со интензитет на звук). Новододадениот фактор на корекција KpAd е неизвесен, што е во согласност со кодот за тестирање.

(3) V1=380V, V2=400V.

(4) Тежината е само за референца; ќе преовладува вистинската тежина.

ЗР/ЗТ 200-275 (ФФ)

- Релативна влажност: 0%

-Апсолутен влезен притисок: 1bar

- Влезна температура: 20°℃

Стапката на празнење (FAD) беше измерена при следните работни притисоци

Тип на постојана брзина:

-7,5 бари тип: 7 бари

-8,6 бари тип: 7 бари

-10 бари тип: 9 бари

VSD-тип:

-8,6 бари тип: 7 бари

-10,4 бари тип: 9 бари

(2) Ниво на звучен притисок пондерирана емисија од класа А на работната станица (LpWSAd).

Измерено според ISO 2151:2004 (со користење на 150 9614/2 (метод на скенирање со интензитет на звук).

Новододадениот фактор на корекција е целосно неизвесна вредност (KpAd), во согласност со кодот за тестирање.

(3) Тежината е само за референца; ќе преовладува вистинската испорачана тежина.

ЗР 300-750

Референтните услови за изведба за единицата беа измерени според Анекс В, 4-то издание (2009) на ISO 1217:

· Релативна влажност: 0%

· Апсолутен влезен притисок: 1 бари

· Влезна температура: 20°C Стапката на празнење (FAD) е измерена при следните работни притисоци:

Тип на постојана брзина:

·  -7,5 бар тип: 7 бари

· -8,6 бари тип: 7 бари

· -10 бари тип: 9 бари

VSD тип:

· -8,6 бари тип: 7 бари

· -10,4 бари тип: 9 бари

· (2) Класа А пондерирана емисија на ниво на звучен притисок на работната станица (LpWSAd). Измерено според ISO 2151:2004 (со користење на метод на скенирање со интензитет на звук 150 9614/2). Новододадениот фактор на корекција е целосно неизвесна вредност (KpAd), во согласност со кодот за тестирање.

· (3) Тежината е само за референца; ќе преовладува вистинската испорачана тежина.

ZR 200X-400X

Референтните услови за изведба за единицата беа измерени според Анекс В, 4-то издание (2009) на ISO 1217:

· Релативна влажност: 0%

· Апсолутен влезен притисок: 1 бари

· Влезна температура: 20°C Стапката на празнење (FAD) е измерена при следните работни притисоци:

Тип на постојана брзина:

·  -7,5 бар тип: 7 бари

· -8,6 бари тип: 7 бари

· -10 бари тип: 9 бари

VSD тип:

· -8,6 бари тип: 7 бари

· -10,4 бари тип: 9 бари

· (2) Класа А пондерирана емисија на ниво на звучен притисок на работната станица (LpWSAd). Измерено според ISO 2151:2004 (со користење на метод на скенирање со интензитет на звук 150 9614/2). Новододадениот фактор на корекција е целосно неизвесна вредност (KpAd), во согласност со кодот за тестирање.

· (3) Тежината е само за референца; ќе преовладува вистинската испорачана тежина.

Извезете пакување и безбеден тек на логистика

• Антикорозивна внатрешна заштита: Тешка примена на инхибитори на пареа-корозија на сите надворешни метални точки за поврзување пред запечатување.

• Запечатување на бариерата со правосмукалка: Целата шасија е обвиткана во густа бариера од фолија запечатена со вакум за да ја блокира морската влага при долги транзити по океанот.

• Засилени структурни лизгалки: Воден компресор без масло од серијата Zr за ладење, монтиран на дебели, тешки структурни челични канали, овозможувајќи им на локалните оператори со кранови безбедно да го подигнат и позиционираат тешкиот систем.

Потенцијал за обновување на отпадна топлина

Системот за вода со затворена јамка на производот е конфигуриран за директна интеграција со доградбите на DECHUAN за враќање на отпадната топлина. Наместо да се троши топлинска енергија во кулите за ладење, извлечената топлина може да ја загрее доводната вода од котелот или да генерира топла вода за домаќинство до 90°C, обезбедувајќи бесплатна заштеда на енергија за вашиот објект.

Оперативни ЧПП

П: Кои се барањата за квалитет на водата за јамката за ладење на компресорот за ладење без масло од серијата Zr со вода со ладење?

О: За да се спречи скалирање на минерали и валкање на цевките, препорачуваме обработена индустриска вода за ладење или дестилирана вода со затворено коло со неутрално ниво на pH и ниски концентрации на калциум карбонат.

П: Како механичкиот вентил за оптоварување/растовар ги намалува ризиците од дефект на компресорот?

О: Бидејќи вентилот е механички испреплетен, тој не се потпира на чувствителни пневматски пилот линии или надворешен воздух од инструментот. Ова ги елиминира вообичаените точки на дефект што се наоѓаат во сложените електронски поставки на електромагнет.

П: Зошто дизајнот на лавиринтскиот сепаратор за вода е посигурен од традиционалните механички циклонски стапици?

О: Циклоничните стапици целосно се потпираат на високите брзини на воздухот за да ја исфрлат водата нанадвор, што значи дека нивната ефикасност на одвојување драстично опаѓа кога компресорот ќе ја намали брзината на проток. Конфигурацијата на лавиринтот го присилува воздухот низ постојани промени на насоката, обезбедувајќи постојано испуштање на влагата низ целиот спектар на капацитет од 4,2 - 148,5 m³/min.
